10D KJ系列

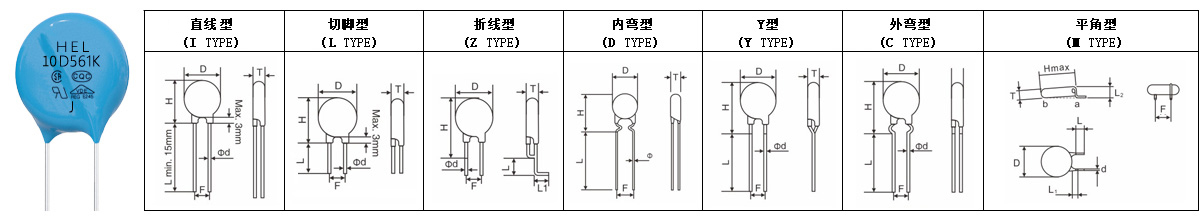

 產品尺寸

單位Unit：mm

系列 Series	壓敏電壓 Varistor Voltage	厚度 Tmax
10D	18V ~ 39V	4.5
	47V ~ 68V	5.0
	82V ~ 150V	4.5
	180V ~ 270V	5.0
	330V ~ 390V	5.5
	430V ~ 560V	6.0
	620V ~ 780V	7.0
	820V ~ 1200V	8.2
	1300V ~ 1500V	9.3
	1600V ~ 1800V	11.0

注：如果腳型為外彎等非直線型，則通常Hmax=17mm

 產品電性能

型號規格	壓敏電壓	最大允許使用電壓		最大限制電壓	通流容量		靜態功率	能量耐量	靜態電容量（參考值）	下載
型號規格	V1mA (V)	AC (V)	DC (V)	V25A (V)	Imax (8/20μs) (A)	In(15次) (8/20μs) （A）	（W）	(10/1000μs)（J）	1kHz (PF)	下載

HEL 10D180KJ	18（16～20）	11	14	·38	1000	500	0.05	3.9	6500	下載
HEL 10D220KJ	22（20～24）	14	18	·43	1000	500	0.05	4.9	5000	下載
HEL 10D270KJ	27（24～30）	17	22	·53	1000	500	0.05	5.9	4200	下載
HEL 10D330KJ	33（30～36）	20	26	·65	1000	500	0.05	7.3	3700	下載
HEL 10D390KJ	39（35～43）	25	31	·77	1000	500	0.05	8.7	3300	下載
HEL 10D470KJ	47（42～52）	30	38	·93	1000	500	0.05	10	2900	下載
HEL 10D560KJ	56（50～62）	35	45	·110	1000	500	0.05	12	2500	下載
HEL 10D680KJ	68（61～75）	40	56	·135	1000	500	0.05	15	2100	下載
HEL 10D820KJ	82（74～90）	50	65	135	3500	1500	0.4	18	1700	下載
HEL 10D101KJ	100（90～110）	60	85	165	3500	1500	0.4	22	1500	下載
HEL 10D121KJ	120（108～132）	75	100	200	3500	1500	0.4	27	1300	下載
HEL 10D151KJ	150（135～165）	95	125	250	3500	1500	0.4	34	1000	下載
HEL 10D181KJ	180（162～198）	115	150	300	3500	1500	0.4	47	770	下載
HEL 10D201KJ	200（180～220）	130	170	340	3500	1500	0.4	52	560	下載
HEL 10D221KJ	220（198～242）	140	180	360	3500	1500	0.4	58	440	下載
HEL 10D241KJ	240（216～264）	150	200	395	3500	1500	0.4	64	410	下載
HEL 10D271KJ	270（243～297）	175	225	455	3500	1500	0.4	67	380	下載
HEL 10D301KJ	300（270～330）	195	250	505	3500	1500	0.4	70	340	下載
HEL 10D331KJ	330（297～363）	210	275	550	3500	1500	0.4	72	330	下載
HEL 10D361KJ	360（324～396）	230	300	595	3500	1500	0.4	76	310	下載
HEL 10D391KJ	390（351～429）	250	320	650	3500	1500	0.4	82	290	下載
HEL 10D431KJ	430（387～473）	275	350	710	3500	1500	0.4	93	270	下載
HEL 10D471KJ	470（423～517）	300	385	775	3500	1500	0.4	99	240	下載
HEL 10D511KJ	510（459～561）	320	418	842	3500	1500	0.4	107	230	下載
HEL 10D561KJ	560（504～616）	350	460	920	3500	1500	0.4	113	230	下載
HEL 10D621KJ	620（558～682）	385	505	1,025	3500	1500	0.4	125	190	下載
HEL 10D681KJ	680（612～748）	420	560	1,120	3500	1500	0.4	128	170	下載
HEL 10D751KJ	750（675～825）	460	615	1,240	3500	1500	0.4	134	160	下載
HEL 10D781KJ	780（702～858）	485	640	1,290	3500	1500	0.4	139	160	下載
HEL 10D821KJ	820（738～902）	510	670	1,355	3500	1500	0.4	146	160	下載
HEL 10D911KJ	910（819～1001）	550	745	1,500	3500	1500	0.4	152	150	下載
HEL 10D951KJ	950（855～1045）	580	780	1,570	3500	1500	0.4	158	130	下載
HEL 10D102KJ	1000（900～1100）	625	825	1,650	3500	1500	0.4	170	120	下載
HEL 10D112KJ	1100（990～1210）	680	895	1,815	3500	1500	0.4	180	110	下載
HEL 10D152KJ	1500（1350～1650）	900	1220	2,475	3500	1500	0.4	217	100	下載
HEL 10D182KJ	1800（1620～1980）	1000	1465	2,970	3500	1500	0.4	259	80	下載

·180至680最大限制電壓測試電流是5A.

 浪涌電流沖擊級別

產品級別 Product Level		K 普通型 Coventional Version		KJ 加強型 Enhanced Version		KH 超強型 Super Enhanced Version		KX 訂制型 Custom made Version
規格? Part No.	壓敏電壓 V1mA(V)	1次脈沖最大電流 Withstanding Surge Current (Imax) (A)	電流沖擊（In) Impulse Current 15 times 8/20μs (A)	1次脈沖最大電流 Withstanding Surge Current (Imax) (A)	電流沖擊（In) Impulse Current 15 times 8/20μs (A)	1次脈沖最大電流 Withstanding Surge Current (Imax) (A)	電壓沖擊 40次 Impulse Voltage 40 times (1.2/50μs) (V)	超出左邊欄的脈沖標準的特殊規格 Super High Energy
5D	82～750	400	150	800	250	800	1000	舉例1 Example　 14D滿足20D的脈沖性能要求 14D instead of 20D 舉例2 Example HEL14D561KX能達到 6KV/3KA 100次 HEL14D561KX reach 6KV/3KA 100 times?
7D	82～820	1200	500	1750	1000	1750	2000
10D	82～1800	2500	1500	3500	1500	3500	4000
14D	82～1800	4500	3000	6000	3000	6000	6000
20D	82～1800	6500	3000	10000	5000	10000	10000
5D	18～68	100	—	250	150	—	—
7D	18～68	250	—	500	250	—	—
10D	18～68	500	—	1000	500	—	—
14D	18～68	1000	—	2000	1000	—	—
20D	18～68	2000	—	3000	1000	—	—
符合國際、國家的標準編號 In accordance with International and National Standards		IEC61051-1????? ??? GB/T10193 IEC61051-2????? ??? GB/T10194 IEC61051-2-2?????? GB/T10195 CSA-C22.2 UL1449?		包含左欄,并增加以下標準:Include the left column, and add the following:??? IEC60950-1:2005/Annex Q??? GB4943.1-2011?? GB8898-2011??? UL1449?		包含左欄,并增加以下標準:Include the left column, and add the following:??? IEC61000-4-5?? GB/T17626.5??? IEC61643-331?? GB/T18802.331

備注：上表KH超強型“電壓沖擊”40次僅適用于壓敏電壓430V及其以上規格的產品。

Remark: the Impluse voltage testing standards(1.2/50μs) with 40 times are only applicable to the products which with the varistor voltage more than 430V.

 安規認證及相應型號

型號規格	5D	7D
180
220
270
330
390
470
560
680
820
101
121
151
181
201
221
241
271
301
331
361
391
431
471
511
561
621
681
751	——
781
821
911	——	——
951
102
112
152	——	——
182	——	——

備注：
CQC（GB/T10193，GB/T10194).
UL1449(VZCA2/UL,VZCA8/C-UL), 105℃，125℃，130℃.
VDE（IEC61051-1，-2，-2-2).
CSA（C22.2 No.269.5-17）.
Q1 = CQC(GB4943.1，GB8898).
Q2 = VDE(IEC60950-1 Annex.Q).
上述認證規格可能會變更，如有需要請及時向品管部索取最新版本。

 降額曲線圖和伏安特性圖

降額曲線圖 Derating Curves

橫軸是沖擊時間即浪涌波型寬度，縱軸是沖擊電流峰值，

線上的數字是沖擊次數；

Maximum surge current imax = f(tr,pulse train)

伏安特性圖 v/i characteristics

A區是泄漏電流區， A=Leakage current,

B區是沖擊電流與限制電壓對應區

B = Protection level for worst-case varistor tolerances
